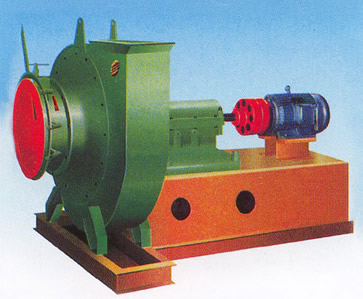

YX9-35鍋爐離心引風機說明及參數

用 途：是為適應1t、2 t、4t/h鍋爐配套而研制的。

型 式：本風機制成單吸入，機號有№4.5C、 6.3C 、8C、D三種，配1t 、2t、 4t 鍋爐?？芍瞥伞澳妗薄绊槨眱煞N型式，出風口位置以機殼的出風口角度表示，“逆”“順”均可制成0°、90°、180°三種角度。

結 構：風機主要由機殼、葉輪、進風口、前蓋板、傳動組（其中№6.3C以下有支架，以上有調節門）等組成。

1、引風機葉輪有16片前向彎曲葉片，葉輪系用16Mn 組成，葉輪成型后經動平衡校正，因此，進轉平穩可靠，有較高的強度和耐磨性，使用壽命長。　

2、引風機采用普通鋼板焊接而成的蝸形整體作為機殼?！?/p>

3、進風口制成收斂式流體形整體結構，與前蓋板組螺栓固定在機殼入口側板上?！?/p>

4、調節門用普通鋼板制成，葉片為花辨形的調節門，是用來調節風機風量大小的裝置，調節范圍由90°（全閉）到0°（全開）?！?/p>

5、№6.3C引風機支架由型鋼焊接而成?！?/p>

6、傳動組由主軸、軸承箱等組成，主軸由優質鋼制成，№6.3C以上軸承(采用風葉次冷卻,№6.3C以上軸承箱體內裝胃紫銅冷卻管,冷卻潤滑油用水量一般按0.5～1m3/h 考慮,軸承箱上裝有溫度計和油位指示器,油量按油標志而定。

該產品詳細性能參數如下：
